宙斯泵業集裝式機械密封定位板的說明

文章出處：責任編輯：人氣：發表時間： 2020-04-13 10:09:52 【大中小】

宜興市宙斯泵業有限公司致力于研發防腐耐磨泵三十余年，其中部分脫硫循環泵采用的密封形式為集裝式機械密封。所謂集裝式機械密封，是指將所有密封件都預裝成一個整體,在維修和更換時不需要作任何調整的密封。但有用戶在維護安裝該類型泵時，對密封上的”定位板”的功能不是很了解，所以對宙斯泵業三種集裝式機械密封作以下講解。

下圖按從左到右排序：G5、JZ、JZ1集裝式機械密封

G5、JZ1、JZ2分別為我公司三種不同形式的集裝密封，具有密封性能好，安裝簡單的特點，由于采用了集裝式結構，在維修和更換時不需要作任何的調整，只需將密封固定在相應位置，然后松開“定位板”即可使用。

定位板的作用：定位板是在組裝密封組件時將彈簧進行壓縮，定位的固定標尺工具，為密封面動、靜環密封面提供合適壓緊力，當泵組裝完成后松開定位板即可完成使用。

那定位板在泵完成組裝后為什么還留在密封上呢？

其實定位板在泵組裝完成后就完成了它的使命，但我們把它固定在密封上主要是為了在今后的維修備用的，當密封并無損壞而需要拆卸時，需要用它對密封作拆卸時的位置固定。如不固定在泵上很容易遺失，定位板掉個頭固定在泵上不影響泵的正常使用。

特別提示：當泵安裝完成后，必須將定位板松開，在沒有拆卸定位板的情況下，泵將無法正常轉動。

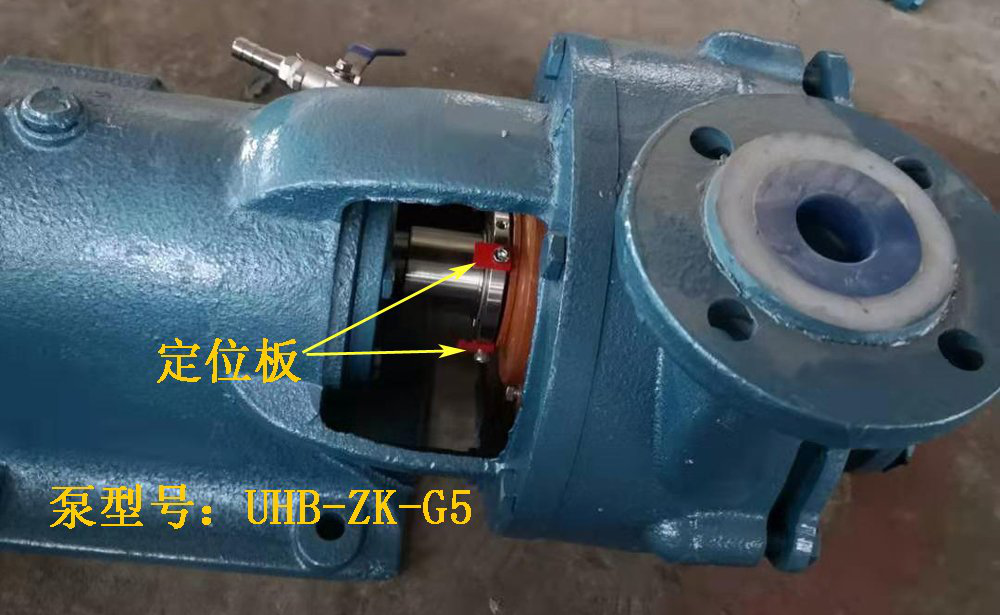

工程塑料泵組裝完成后定位板的固定

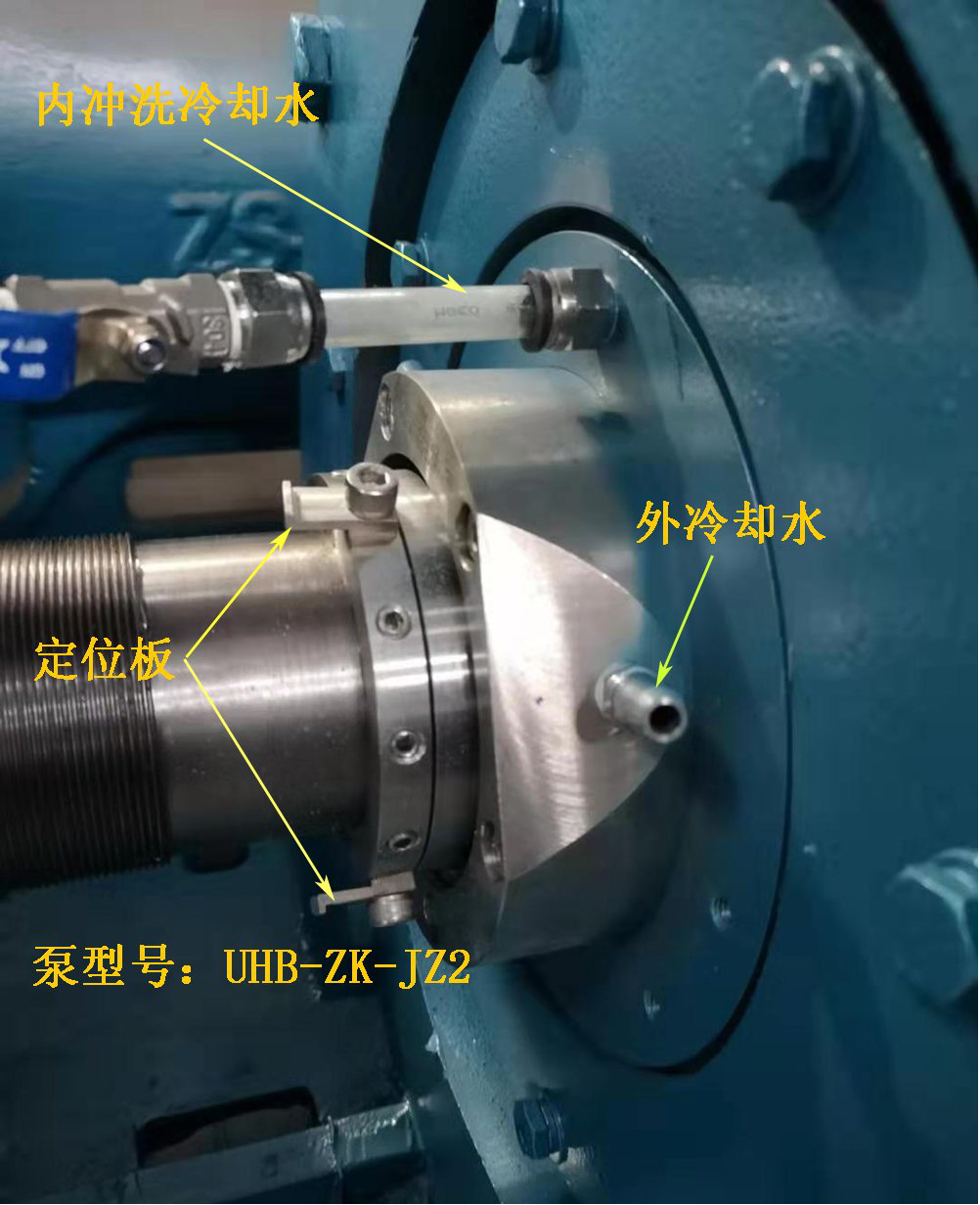

UHB-ZK-JZ2雙端面密封脫硫循環泵定位板的固定

為方便客戶更清晰地了解各類集裝式機械密封安裝維護，我司專門拍攝了涉及G5/JZ1/JZ2三種集裝式機械密封泵的安裝指導視頻，視頻地址如下：

G5/G6型集裝式機械密封：https://v.qq.com/x/page/h09421msyii.html

JZ1單端面集裝式機械密封：https://v.qq.com/x/page/h0942274rdf.html

JZ2雙端面集裝式機械密封：https://v.qq.com/x/page/j0942dzmus9.html
