宙斯泵業K型密封組合是一套K型動力密封的統稱，整套密封組合一般包含：密封盒、密封盒蓋、軸套、K形密封圈、水封環、頂圈、O形密封圈、密封盒墊塊以及冷卻水嘴。（不同規格型號的泵密封略有差異）以下主要介紹K型動力密封適用于UHB系列耐腐耐磨泵及HFM系列壓濾機專用泵的工作原理及使用注意事項。

一、工作原理

K型動力密封主要由副葉輪(或副葉片)與停車密封(K形密封圈)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。K形密封圈的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，K形密封圈的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。該密封的密封圈采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質。

二、適用宙斯泵型號

UHB-ZK / UHB-UF / UHB-FX / UHB-Z / UHB-P / HFM / FSZ

注意：不同規格的泵配件，在材質、外形、尺寸上存在差異，圖片供參考對照。

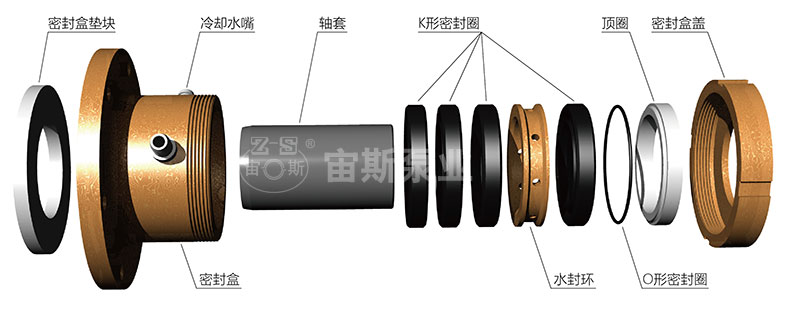

1.UHB系列耐腐耐磨泵——K型動力密封結構簡圖及簡介

2.HFM系列壓濾機專用泵——K型動力密封結構簡圖及簡介

　　HFM系列壓濾機專用泵配用K型密封組合，分為帶水冷型（不帶副葉輪）、帶副葉輪型（不帶水冷）和帶水冷帶副葉輪型三種。用戶選購時可根據對應的工況要求進行選配，若無指定要求默認發帶水冷帶副葉輪型。

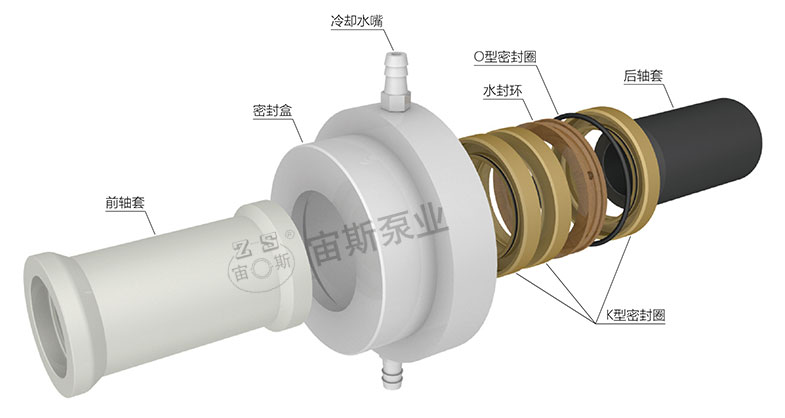

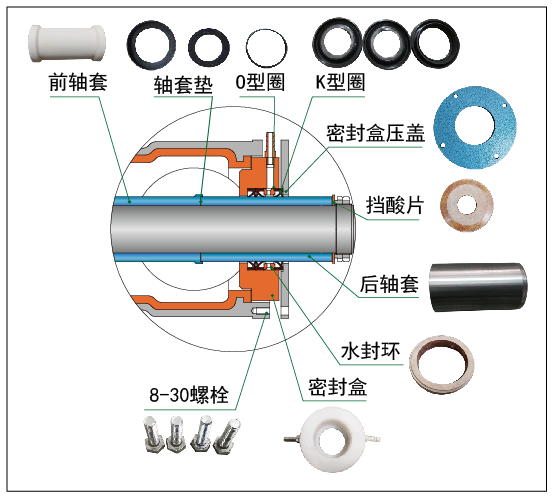

<1>帶水冷型K型密封組合，不帶減壓副葉輪：主要由前軸套、密封盒、2只冷卻水嘴、3只K型密封圈、O型密封圈、水封環以及后軸套組成。前軸套材質為99瓷，后軸套材質有碳化硅陶瓷或99瓷，不指定的情況下隨機配發。

帶水冷型（不帶副葉輪）

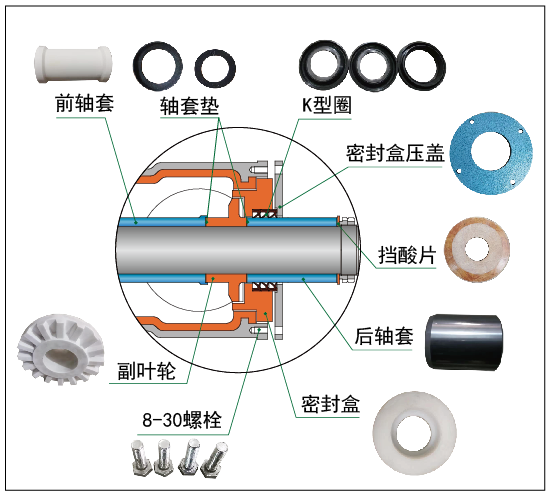

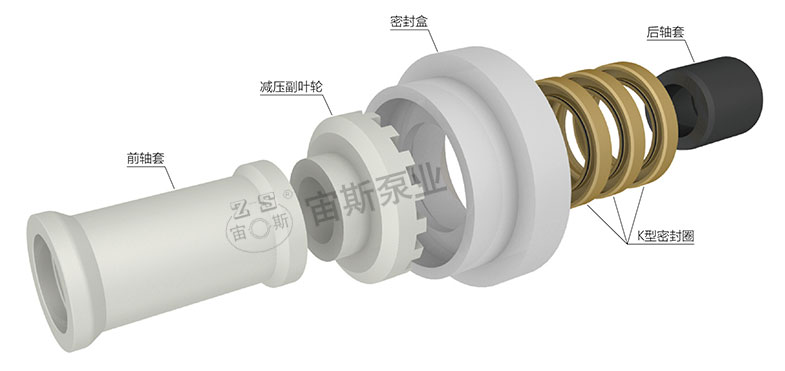

<2>帶副葉輪型K型密封組合，不帶冷卻水裝置：主要由前軸套、減壓副葉輪、密封盒、3只K型密封圈以及后軸套組成。

帶副葉輪型（不帶水冷）

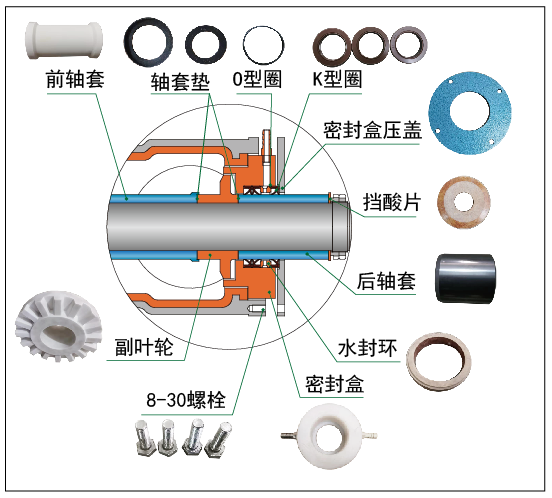

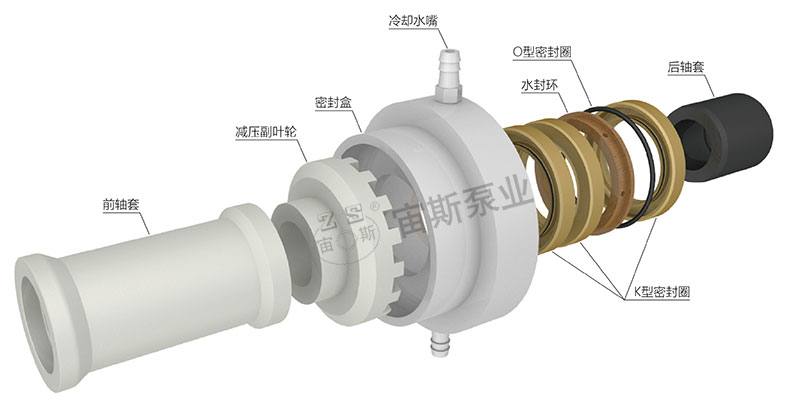

<3>帶水冷帶副葉輪型K型密封組合：主要由前軸套、減壓副葉輪、密封盒、2只冷卻水嘴、3只K型密封圈、O型密封圈、水封環以及后軸套組成。

帶水冷帶副葉輪型

三、冷卻水的設置

因K型密封是通過副葉輪產生負壓與軸密封處大氣相聯接的，若介質內允許冷卻水滲入，可選用帶冷卻水K型動力密封，此時進入泵腔的不是空氣而是冷卻水膜。

四、冷卻水的作用及要求

當介質液體內有大量泥沙或較高溫度時，密封處的冷卻水可起降溫、由外而內地由冷卻水沖洗密封面的作用，當介質液面液位低于泵葉輪位置時，必須加密封冷卻水以防止空氣的進入產生不上水的現象，此工況如不允許密封冷卻水進入介質可選用其他機械密封結構的泵。密封冷卻水要求選用潔凈水或自來水，壓力適宜在 0.01到0.03Mpa 之間，泵的密封處分別有“進口”“出口”水嘴，因冷卻水處是不能承受水壓的，所以“進口”水嘴的孔徑＜“出口”水嘴孔徑。

五、冷卻水量的設定及使用方法

一般K型密封冷卻水的用水量為10-30L/h。開車前先打開冷卻水閥門（切記：不可以先開車再開冷卻水），冷卻水“出口”微微有水流出即可，然后開啟水泵，此時泵的密封部位因泵腔內的壓力有差異，冷卻液有可能不從冷卻出口處流出，而是進到泵腔內這是正常現象。

六、容易造成密封損壞的原因

1）管路堵、泵處于小流量工作點運行、泵逼壓運行使密封處于正壓力狀態。

2）進口管管徑偏小，低位抽吸輸送、部份堵塞造成汽蝕。

3）泵殼、葉輪背葉片磨損，間隙增大產生不了密封必須的負壓。

4）K型圈、軸套維修安裝不同心、K型圈安裝方向有誤、安裝時葉輪背葉片和泵殼間間隙過大。
